五轴立式加工中心

5A

5A-32E

velocity / Smooth

五轴AI 立式加工中心

具有更全面的功能，速度更快，精度更高

One & only :

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

Hartrol Premium

全台湾唯一的自我控制器

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

%

轴心冷却技术

内藏式轴因冷却技术，降低主轴热变为达70%

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

μm

MGPS

Μ级制程与标准定位精度5μm内

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

年

Oil – air lubrication spindle

油气润滑主轴，不限操作时数，两年保固

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

%

BBT两面拘束设计主轴

BBT两面拘束设计主轴,刚性比一般主轴提升30%

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

年

线轨轨道保固

除以下情况外皆不在保固范围内：因不当操作（如撞机）所造成的损坏，以及轨道面未定期保养、导致铁屑堆积而产生的损坏

HEIDENHAIN TNC640

机械设计

规格表

相关推荐

HEIDENHAIN TNC640

独家技术

机械设计

test

高精度制程标准与高性能主轴

高质量自制主轴可24小时连续运转及产出

1. 自制主轴，偏摆 5μm 内。

2. 油气润滑技术：有效的降低主轴温度。确保加工精度；可以连续运转、主轴停止超过 15 分钟时自动进入节能模式。

test

全系列机型轨道面五年保固

test

機械結構設計以三軸重疊設計

机械结构设计采用三轴重迭及全支撑设计

透过高刚性结构来提升切削时稳定性与动态精度

1.机械全支撑设计：Y轴全行程支撑，无悬伸下垂现象发生，加工精度稳定。

2.单臂结构设计：提供更坚固的支撑力及稳重的加工切削。

高速度：适用于高速加工的伺服传动与换刀结构设计

test

前跨式的稳固设计

test

X轴高低轨结构设计

直结式驱动提高效率与精度快速换刀创造最大产能

直结式 Z 轴伺服马达与滚珠螺杆：伺服马达直接驱动，无背隙问题及伺服迟滞问题产生，提升机台效率及稳定性

快速换刀：换刀速度可达 1.38 秒

test

test

与日本机台同等级的性能表现

1. 累积超过 60 年工具机制造工艺，加上 AI 技术，使加工精度/效率/光洁度几乎等同日本机的水平

2. Super Speed Cycle time 加工效率比台湾同业提升 15% ~50%

．Model：5A-32E

．主轴：15,000 rpm 直结式主轴12.5 kW

．切削材质：Alumium die cast ADC12

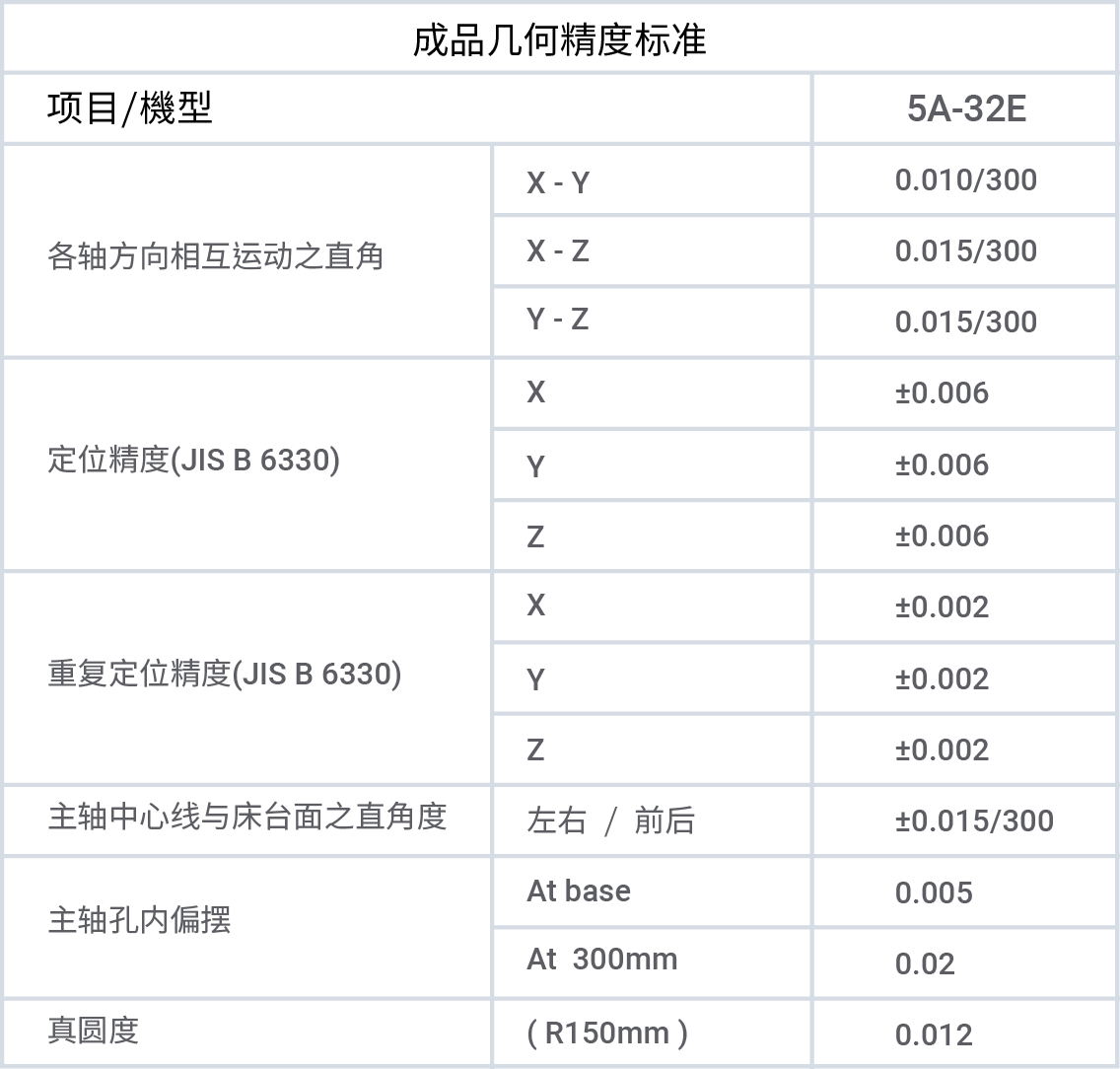

追求完美近乎苛求的检验标准

所以保证，每部机器几乎零缺点的质量

追求完美，近乎苛求的检验标准

test

test

test

所以我们敢保证，每部机器几乎零缺点的质量

3D轮廓度公差符合标准：

使用三次元量测方式进行3D轮廓度公差量测，抽测114点均在公差内 (± 0.02mm)

OMV( On Machine Verification) 机上检验：

搭配 OMV 机上检验系统,直接在机台上面进行三次元尺寸检验、减少工件搬运时间并确保每一个工件都是良品

展现极致的加工效率与模具合模精度

test

test

test

test

test

进一步了解

test

进一步了解

规格表

工作台

工作台面积

Ø 320

mm

最大载重(平均负载)

H200 / V150

kg

T 型槽槽宽 X 间距 (槽数)

14 x 45° (8)

mm

行程

X轴行程

450

mm

Y轴行程

400

mm

Z轴行程

360

mm

B 轴行程

+ 110° ~ -40°

degree

C 轴行程

360°

degree

主轴

主轴錐度

#40

主轴轉速(直結式)

10000 / 12000 / 15000 / 20000

rpm

主轴轉速(內藏式)

15000 / 20000 / 24000

rpm

自动换刀系统

刀具数

60 / 120

pcs

刀柄

BT40 ( BBT / CAT / DIN / HSK A63)

马达

主轴马达(连续/30分)

7.5 / 9.8 opt. 10 / 12.5 ( S6~40% )

kW
