立式线轨加工中心

HSM

HSM-560

驱动半导体未来的微细加工新标准

主轴偏摆小于 6μm，精准对位每一孔位

One & only :


0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

Hartrol Premium

全台湾唯一的自我控制器


0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9
%

AI 技术与智能化

AI 技术与智能化，自动参数调整维持精度


0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9
µm

与日本机同等级的性能与标准

日本等级的机台精度, 真圆度 5µm 内


0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9
%

BBT两面拘束设计主轴

BBT两面拘束设计主轴,刚性比一般主轴提升30%


0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9
%

SSCT

SSCT Super Speed Cycle Time 加工效率优于同业30%


0
1
2
3
4
5
6
7
8
9

0
1
2
3
4
5
6
7
8
9
年

线轨轨道保固

除以下情况外皆不在保固范围内：因不当操作（如撞机）所造成的损坏，以及轨道面未定期保养、导致铁屑堆积而产生的损坏

Hartrol Premium

机械设计

规格表

相关推荐

Hartrol Premium

透過AI技術不斷超越機器的極限

AI技術的運用，使精度不受環境因素影響，只要常溫廠房即可坐到高精度的加工，而且加工效率不受工件重量以及刀具磨耗影響，只要搭仔自動駕駛功能，如同Tesla 汽車自動駕駛功能，可達到機器加工自動化

CCD監視

主動異警通報

智慧注油

刀具資料庫

自動進給率控制

整機還溫熱補償

独家技术

机械设计

test

B30K内藏式高速主轴

高品质高刚性主轴

主轴偏摆 6 um 内

1. B30K主轴扭力 : S1/S6: 8.1/10.55N-m

2. 主轴热伸长 : 伸长量<20um (2K~15K变转速运转8hr)

3. 主轴偏摆 : ≤ 6um (厂内标准棒300mm)

稳定性_提高刚性30%的大跨距机械结构设计

test

一体成型底座设计

test

鞍座上马达与轴承座箱型一体式设计

test

高精密度线性滑轨

透过高刚性结构来提升切削时稳定性与动态精度

1. 一体成型底座设计：高刚性一体成型底座设计。

2. 鞍座上马达与轴承座为一体成型，支撑更稳固；鞍座肋骨采用环状式设计，充份发挥鞍座结构之刚性。

3. 高精密度线性滑轨: 高速加工、高速位移可达 30,000 mm / min。

三轴直结式传动与护盖结构设计

test

三轴直结式传动设计

test

三轴伸缩护盖设计

三轴直结式驱动提升效率与精度 三轴护盖防护确保滑道与螺杆长效稳定

  • 直结式 Z 轴伺服马达与滚珠螺杆：伺服马达直接驱动，无背隙问题及伺服迟滞问题产生，提升机台效率及稳定性。
  • X,Y,Z轴采用伸缩护盖防护设计，有效避免切屑损伤滑道表面。

与日本机台同等级的性能表现

test

钻孔

test

面铣

test

端铣

test

攻丝

1. 累积超过 60 年工具机制造工艺，加上 AI 技术，使加工精度/效率/光洁度几乎等同日本机的水平

2. Super Speed Cycle time 加工效率比台湾同业提升 15% ~50%


．Model：HSM-560

．时间：5h 20min

．孔数：2000

．孔径：Ø0.25mm

．孔深：T1mm

．主轴：5,000 rpm 内藏式主轴

．切削材质：Peek

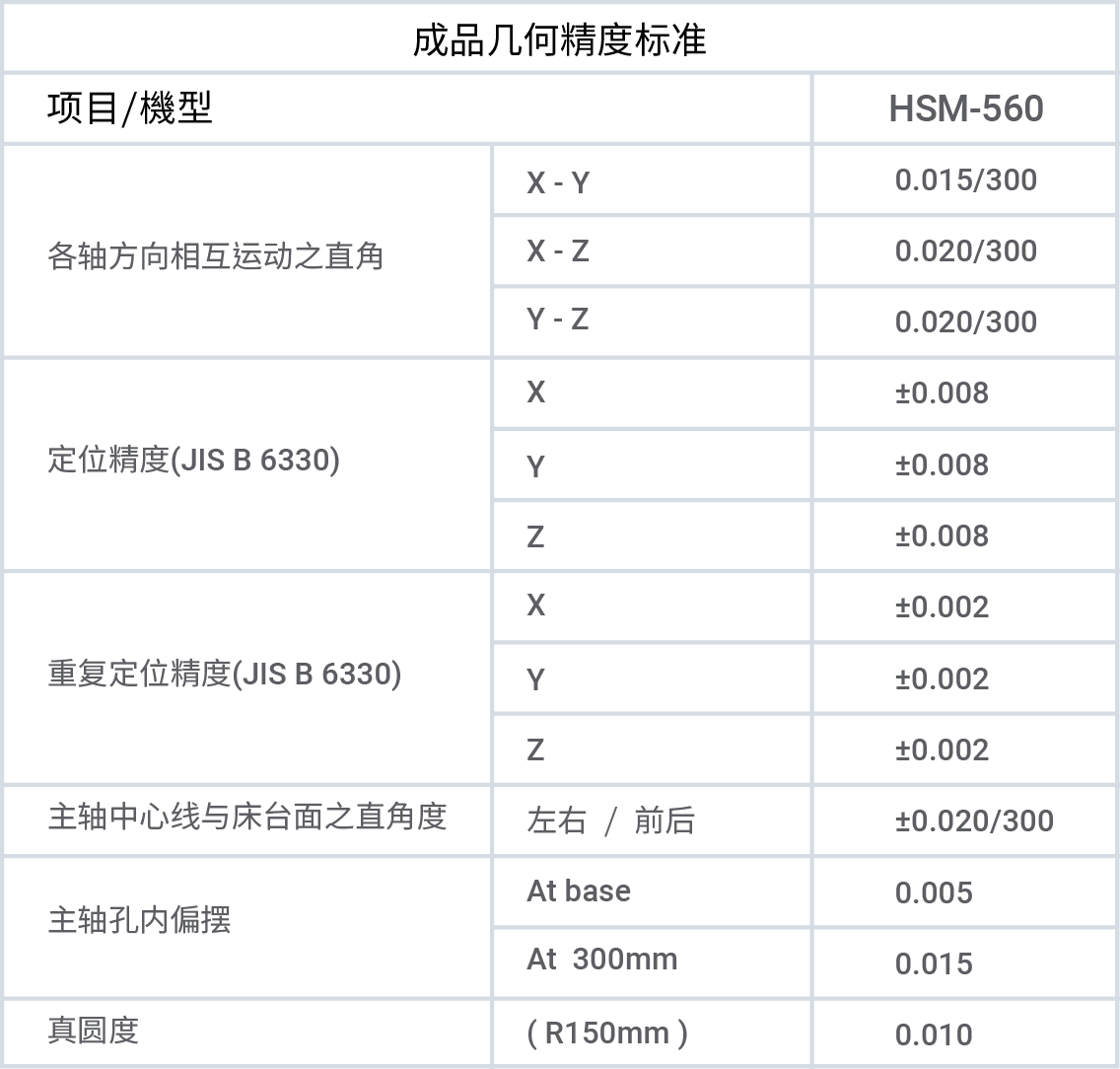

追求完美 近乎苛求的检验标

所以保证，每部机器几乎零缺点的品质

追求完美 近乎苛求的检验标

test

test

test

test

所以我们敢保证，每部机器几乎零缺点的品质

3D轮廓度公差符合标准：

使用三次元量测方式进行3D轮廓度公差量测，抽测114点均在公差内 (± 0.02mm)


OMV( On Machine Verification) 机上检验：

搭配 OMV 机上检验系统,直接在机台上面进行三次元尺寸检验、减少工件搬运时间并确保每一个工件都是良品

规格表

工作台

工作台面積

700 x 430

mm

最大載重(平均負載)

300

kg

行程

X軸行程

560

mm

Y軸行程

430

mm

Z軸行程

450

mm

主軸

主軸錐度

#40

主轴转速(内藏式)

30000

rpm

自動換刀系統

刀具數

16

pcs

刀柄

HSK-E40

馬達

主軸馬達(連續/30分)

6.4

kw
